4 adresy, programovací tlačítko, plně programovatelný, blikající výstup, 2x 2světelný, 1x 3světelný, nebo 1x 4světelný semafor, 4 výstupy
Základní vlastnosti dekodéru:
![](https://www.masinky.cz/data/./V/B/6/phpVB6NgX.jpg)

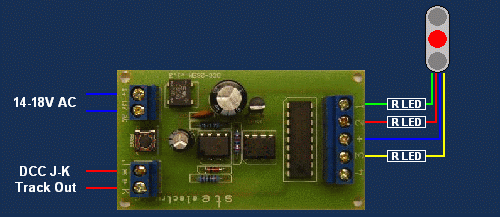

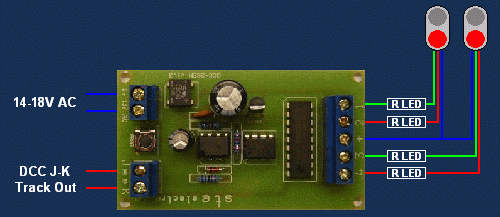

K dekodéru můžeme připojit jeden, nebo dva dvousvětelné semafory
![](https://www.masinky.cz/data/./q/Y/g/phpqYg40f.jpg)

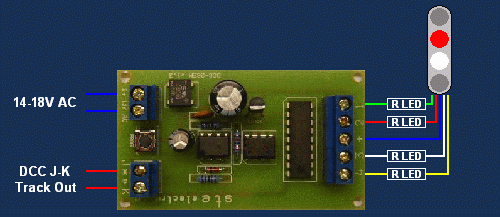

jeden třísvětelný semafor,
![](https://www.masinky.cz/data/./T/x/k/phpTxklLy.jpg)
nebo jeden čtyřsvětelný semafor.
![](https://www.masinky.cz/data/./S/L/m/phpSLmDvR.jpg)
nebo přejezdové zařízení.
Žárovkové semafory se zapojují přímo, semafory osazené LED diodami se musí zapojit přes ochranné rezistory, jinak dojde ke zničení LED v semaforu a může následně dojít k destrukci výstupních obvodů dekodéru.
Dekodér zabírá až čtyři po sobě jdoucí adresy.
Je jedno, kterou z těchto dvou adres navolíte, dekodér první ze čtveřice přiřadí prvnímu výstupu, druhou druhému, třetí třetímu a čtvrtou čtvrtému.
Základní nastavení adresy dekodéru (CV1a9), se provádí pomocí programovacího tlačítka na desce dekodéru. Po připojení dekodéru na napájení, dcc signál a po připojení semaforu stiskněte programovací tlačítko, diody na semaforu se začnou postupně rozsvěcet na znamení přechodu dekodéru do programovacího režimu.
Na ovladači zadejte adresu libovolného ze čtyř výstupů a odešlete povel pro přestavení.
LED na semaforu přestanou blikat. Změnu adresy lze provádět i při zapojení dekodéru v kolejišti, pouze u toho dekodéru, u kterého stiskneme programovací tlačítko se adresa přeprogramuje.
Příklad:
Po zadání adresy „1" se dekodér nastaví na adresy „1, 2, 3 a 4". Po zadání adresy „2" se dekodér nastaví na adresy „1, 2, 3 a 4". Po zadání adresy „5" se dekodér nastaví na adresy „5, 6, 7 a 8". Po zadání adresy „6" se dekodér nastaví na adresy „5, 6, 7 a 8".
Další nastavení dekodéru:
Dekodér je plně programovatelný ,lze naprogramovat chování jakéhokoliv výstupu v závislosti na povelu na vstupu dekodéru.
Zadáváme, který výstup má svítit, který zhasnout, blikat i rychlost blikání.
Další nastavení se provádí v režimu programování na programovací koleji (připojení ke svorkám P- Q u Lenz) u Roco musí být dekodér připojen samostatně k centrále na výstup "TRACK OUT".
![](https://www.masinky.cz/data/./X/t/I/phpXtIeCi.jpg)
Výpočet zadání pro CV 35-66:
![](https://www.masinky.cz/data/./N/o/Z/phpNoZQlh.jpg)
Násobky platí i pro zadání fáze blikání. Dva blikající výstupy se stejnou fází budou blikat souhlasně, s opačnou fází se budou střídavě rozsvěcet.
Příklad výpočtu hodnoty CV:
Zadání:
Dvojsvětelný semafor připojený na výstupy „1 a 2", zelená na „1", červená na „2". Povel „1+" rozsvítí zelenou, červená nesvítí, povel „1-" rozsvítí červenou a zhasne zelenou.
![](https://www.masinky.cz/data/./x/a/s/phpxasv5f.jpg)
Povel " 1 + " pracuje s výstupy " 1 a 2 " CV35 = 1 + 2 = 3
![](https://www.masinky.cz/data/./V/2/6/phpV26bPe.jpg)
Povel " 1 + " sepne výstup " 1 " CV36 = 1 + 0 = 1
Nebudeme blikat, takže CV37 a CV 38 budou " 0 "
![](https://www.masinky.cz/data/./5/t/s/php5tsOcf.jpg)
Povel "1 - " pracuje s výstupy " 1 a 2 " CV39 = 1 + 2 = 3
![](https://www.masinky.cz/data/./H/j/a/phpHjaueq.jpg)
Povel " 1 - " sepne výstup " 2 " CV40 = 0 + 2 = 2
Nebudeme blikat, takže CV41 a CV 42 budou " 0 "
![](https://www.masinky.cz/data/./v/T/W/phpvTWbgB.jpg)
CV43-66 budou „0"
Tabulka CV pro dva 2světelné semafory
![](https://www.masinky.cz/data/./h/M/u/phphMuVhM.jpg)
Protože 3. a 4. adresa jsou v této konfiguraci nevyužité, můžeme je nechat volné, nebo je přiřadit dalšímu zařízení.
Tabulka CV pro 3světelný semafor
![](https://www.masinky.cz/data/./h/r/x/phphrx3xt.jpg)
I zde, jako v předchozím případě jsou 3. a 4. adresa v této konfiguraci nevyužité, můžeme je nechat volné, nebo je přiřadit dalšímu zařízení.
Tabulka CV pro 4světelný semafor
![](https://www.masinky.cz/data/./Y/l/F/phpYlF3Qh.jpg)
Zde je nevyužita 4. adresa, můžeme jí nechat volnou, nebo přiřadit dalšímu zařízení.
V továrním nastavení je dekodér naprogramován pro ovládání čtyřsvětelného semaforu. |
